一、明渠流量監測儀產品概述

明渠流量監測儀（以下簡稱產品）是我公司開發的基于超聲波多普勒、頻譜分析和低功耗技術的新一代多普勒流量計。產品由流速測量模塊、液位測量模塊、溫度測量模塊、微控制器、通信模塊、電源模塊等組成，集流速、液位、溫度、流量的測量、存儲和通信于一體。適用于明渠、河道、排水管網的流速流量測量以及各種滿管、非滿管的流速流量測量。

二、明渠流量監測儀工作原理

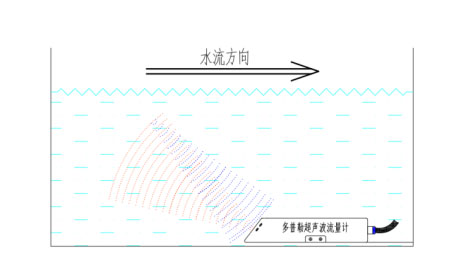

產品流速測量基于多普勒效應，探頭斜向上發出一束超聲波，當超聲波接觸到流體中的雜質或氣泡時會使反射的超聲波產生多普勒頻移Δf，多普勒頻移Δf正比于流體流速，通過測量多普勒頻移Δf即可測量出流體的流速V。

產品基于壓力傳感器測量液位，通過設定的渠道參數可自動計算流體截面積S，基于速度面積法，即可測量液體的流量Q。

Q = V × S

產品特點

l采用超聲多普勒原理測量流速、測量，精度高,環境限制小；

l采用速度面積法測量流量，無需建設堰槽，施工成本低；

l高集成度，支持流速、液位、瞬時流量、累計流量、溫度同時測量；

l自帶溫度傳感器，補償水溫對聲速的影響；

l內嵌圓形、矩形、梯形、三角形等多種管道模型，調試便捷；

l仿生學外觀設計，有效減少垃圾遮擋；

l低功耗設計;工作電流小于25mA;適用電池或太陽能供電。

三、明渠流量監測儀參數指標

流速量程	0.02m/s～5m/s
流速精度	±1%FS
流速分辨率	0.001m/s
液位量程	0～10m
液位精度	±0.5%FS
液位分辨率	0.001m
流量量程	0.001～999999999m3/h
流量精度	±3%(根據斷面形態有所不同)
流量分辨率	0.001m3/h
水溫量程	-20℃～60℃
水溫精度	±0.5℃
水溫分辨率	0.1℃
工作電壓	DC 9～28V
功耗	＜25mA
數字輸出	RS-485、Modbus RTU
尺寸	182*70*30mm
材質	ABS
防護等級	IP68
電纜長度	標配10m，可根據需求定制

四、明渠流量監測儀使用方法

1、安裝要求

水質要求：依據測量原理，待測水體需含有一定微小雜質或氣泡，但水中漂浮物不易過多，避免干擾。

水體流態要求：應安裝在具有固定斷面的順直段下游，順直段長度最好是渠道水力半徑的5-10倍（順直段越長測量精度越高），且這一距離范圍內不得有過流阻擋物（如水閘、堰等），以保證探頭前段水流流態的均勻穩定。

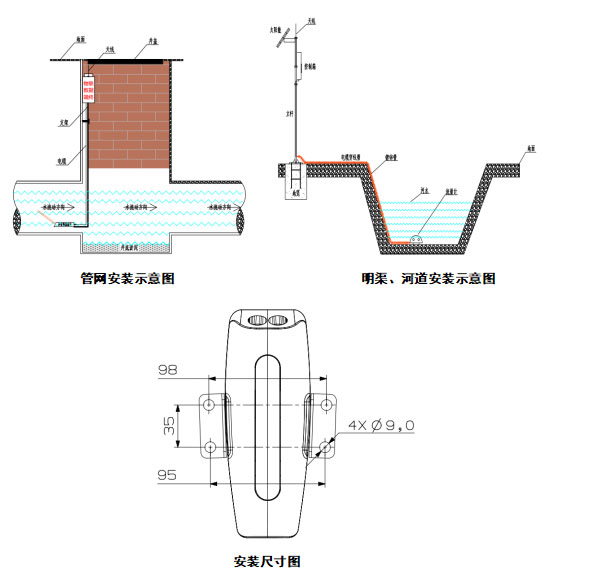

2、安裝示圖

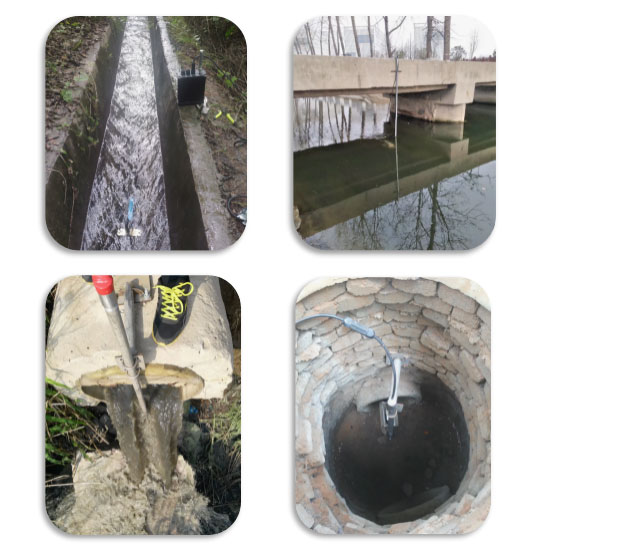

3、安裝案例

4、日常維護

為了使儀表正常工作，請維護人員定期對儀表進行維護。

l傳感器前端的兩個圓形超聲波收發裝置應避免硬物撞擊或劃傷，當其上面附著異物時應用清水沖洗或軟布輕察；

l底部的壓力傳感器位于網狀透水孔內，其壓力膜非常薄，不得用硬物去接觸，在儀器脫離水面不用時也應加以保護，在透水孔周圍附著異物時應小心除去。

5、 問題解答

問題描述	檢查內容
通信錯誤	檢查電器連接是否正常
	檢查通信參數及通信地址是否正常
流速測量值不正常	檢查超聲波探頭是否被垃圾遮擋
	檢查液位是否漠過傳感器
	檢查安裝位置是否處于水流穩態
液位測量值不正常	檢查液位是否漠過傳感器
	檢查液位探頭是否被堵塞
	檢查安裝高度是否設置正常
流量測量值不正常	檢查渠道參數是否設置正常
